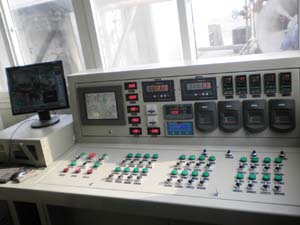

中控室單元

文章出處：網責任編輯：作者：人氣：-發表時間：2013-08-02 18:47:00

JTAR系列橡膠瀝青設備控制系統
中控室控制系統	機旁配電箱子控制系統
主要控制內容
基質瀝青輸送子系統	包括各段溫度、流量測量現場和中控室顯示;電動機啟動/ 停止過流、過載、短路保護變頻調速設計
膠粉輸送子系統	各電機采用了兩地啟動/停止過流、過載、短路保護變頻調速設計，保證的生產過程的安全穩定性該子系統具有膠粉重量實時監測功能且于中控室顯示，確保了攪拌混合比的準確無誤。
混合輸送子系統	各路電機配置了兩地啟動/停止過流、過載、短路保護、變頻調速等功能并有過流報警提醒以及溫度檢測和中控室顯示
反應釜機旁操作系統	可以實現反應釜的單獨操作
觸摸屏組態軟件監控系統	視頻監控系統	其它輔助系統

控制系統的總體設計不僅考慮到配合機械單元滿足生產工藝要求具備完善的連鎖保護還要考慮到生產環境溫度、濕度、粉塵、振動、電磁干擾、供電質量等因素，設計主要遵循以下原則：

▲元件使用壽命長，可靠性高不易損壞關鍵元件采用進口產品其它元件是國內主流產品質量可靠容易購買更換方便具有良好的性價比;
▲元件的工作電壓范圍寬受電波影響小弱電部份抗干擾能力強;
▲控制系統硬件結構清晰簡單容易維護，可控制性強。

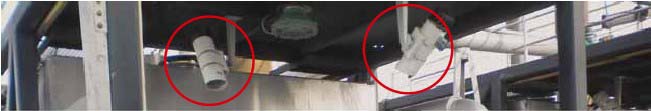

實時監控

公司大膽創新在設備關鍵位置放置了高清晰攝像頭通過中控室監測電腦顯示器便能隨時監控各關鍵位置的實時狀態。減少重復勞動加強了安全保障設備運行狀況盡在掌握同時也使整套設備的自動化控制邁上了一個新的臺階！

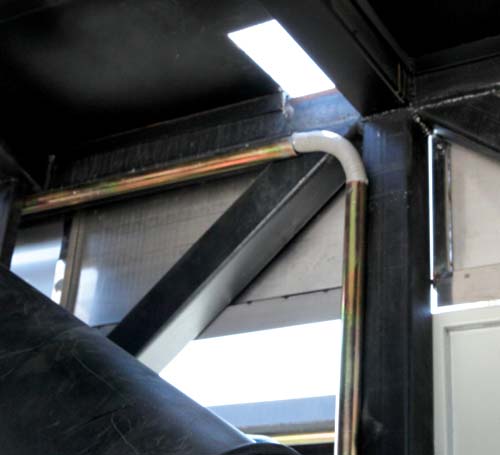

良好的線路保護措施

優化了線路，丟棄了零亂的線路布置，給生產維護提供了更寬闊的空間同時對線路的保護措施給生產過程提供了安全保障;集中式出線，所有線路集中到機旁操作柜再集中連接到中控室布置簡單清晰容易維護:航空插頭的運用更給設備遠距離運輸配合不同瀝青拌和站或瀝青灑布設備的生產提供了方便。
