瀝青路面裂縫灌縫工序

文章出處：網(wǎng)責(zé)任編輯：作者：人氣：-發(fā)表時(shí)間：2014-08-14 14:57:00

瀝青路面建成后都會(huì)不同程度的產(chǎn)生各種各樣的裂縫。裂縫的出現(xiàn)不僅對路面的連續(xù)性和平整度產(chǎn)生破壞，而且容易造成水份侵蝕路基而影響路面的使用壽命，同時(shí)增加了路面的養(yǎng)護(hù)保養(yǎng)工作及費(fèi)用。因此，世界各國都對裂縫的修補(bǔ)工作非常重視，裂縫修補(bǔ)是路面預(yù)防性養(yǎng)護(hù)工作首要解決的問題。

1、裂縫的類型與成因

裂縫有橫向裂縫、縱向接縫、網(wǎng)狀裂縫、反射裂縫、疲勞裂縫和滑移產(chǎn)生的裂縫等幾種類型。

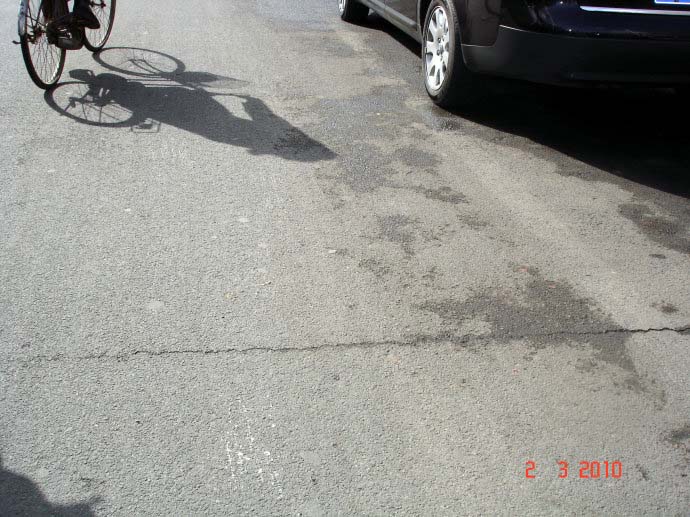

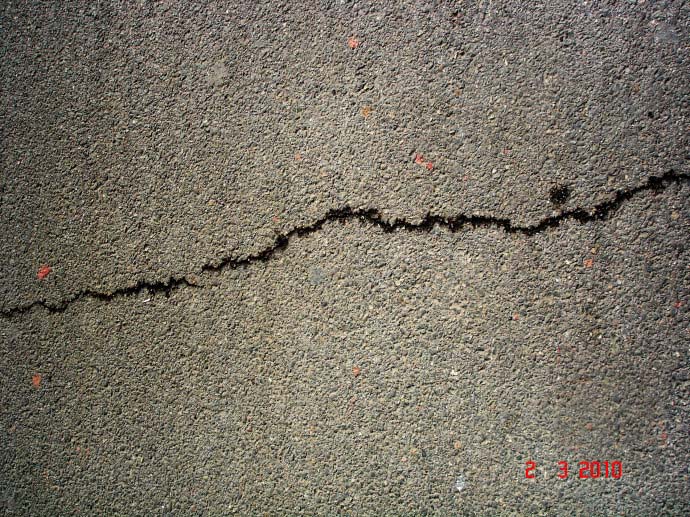

橫向裂縫橫向裂縫與路面中心線基本垂直，縫隙寬度不等，長度不同，有的甚至貫穿整個(gè)路幅，特別是橋涵兩頭更為常見。橫向裂縫產(chǎn)生的原因

（1）材料收縮由于混合料中使用瀝青的配比不同，當(dāng)基層材料收縮變形后使路面面層底面承受壓力，當(dāng)該拉力超過瀝青層的抗拉強(qiáng)度時(shí)則導(dǎo)至瀝青面層底部拉裂。在車輛載荷的作用下形成橫向裂縫。

（2）溫度變化氣溫大幅下降時(shí)瀝青路面逐漸收縮變硬，當(dāng)收縮的拉應(yīng)力超過瀝青混凝土的抗拉強(qiáng)時(shí)則產(chǎn)生開裂。此外，基層的收縮或面層與基層之間附著力不夠，都會(huì)產(chǎn)生橫向裂縫。

（3）施工不當(dāng) ，如路基沉降時(shí)間短（我們喜好于在重大節(jié)日前領(lǐng)導(dǎo)剪彩獻(xiàn)禮）及趕工期。我們還自豪地講，別人十五年完成的工程，我們在不到二年的時(shí)間就完成了。另外，攤鋪瀝青混凝土?xí)r其接縫不是熱連接，冷接縫造成天然的橫向或縱向接縫。

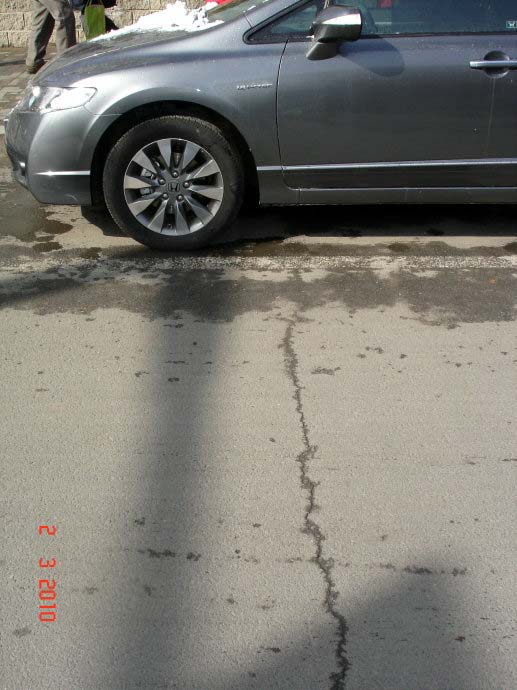

縱向接縫 縱向接縫多發(fā)生于路肩部位，呈月牙形，之后由路肩邊緣向內(nèi)逐步擴(kuò)大，嚴(yán)重時(shí)造成路基滑移。另外，發(fā)生于行車道內(nèi)的縱向裂縫，其走向與路面中心線基本平行，長度和寬度不等?？v向裂縫產(chǎn)生的原因是路基壓實(shí)密度不足導(dǎo)致路面承載能力差；不均勻的沉降現(xiàn)象導(dǎo)至縱向開裂；路面攤鋪時(shí)先后攤鋪層交接處是冷連接導(dǎo)致接合不緊密而形成天然的縱向縫隙。

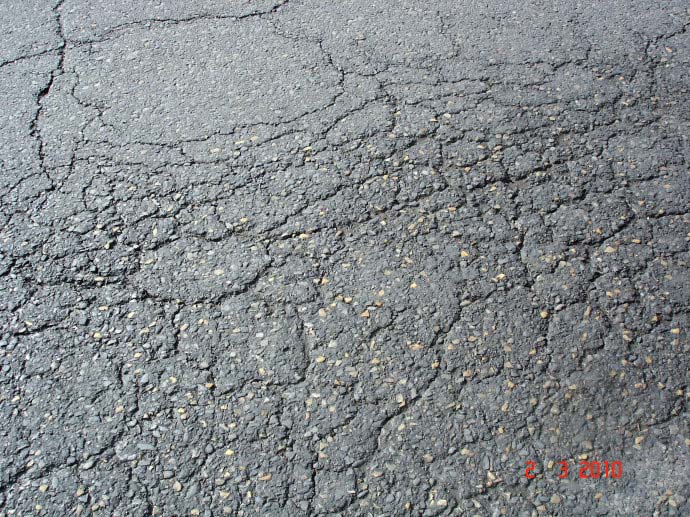

網(wǎng)狀裂縫

網(wǎng)狀裂縫一般是先沿著輪基出現(xiàn)單條或多條平行縱縫，之后在縱縫之間出現(xiàn)橫向或斜向裂縫而形成網(wǎng)狀裂縫?？p隙寬度多為2毫米以上，縫距不大于400毫米以上。網(wǎng)狀裂縫的形成多由于瀝青混合料級配不合理，瀝青與石料配比過小使級配石料之間粘接性差而導(dǎo)至瀝青混凝土的強(qiáng)度不能滿足行車載荷的要求；另外，瀝青混凝土面層厚度不夠，交通載荷過大；面層底部穩(wěn)定層拌合不勻，密實(shí)度不足造成的。

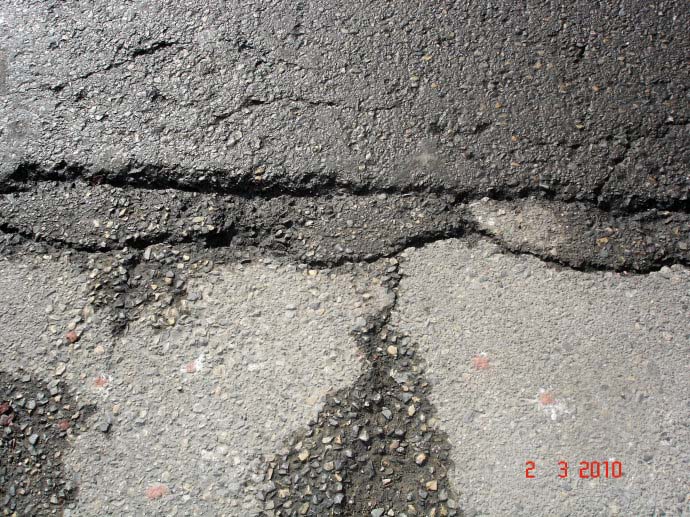

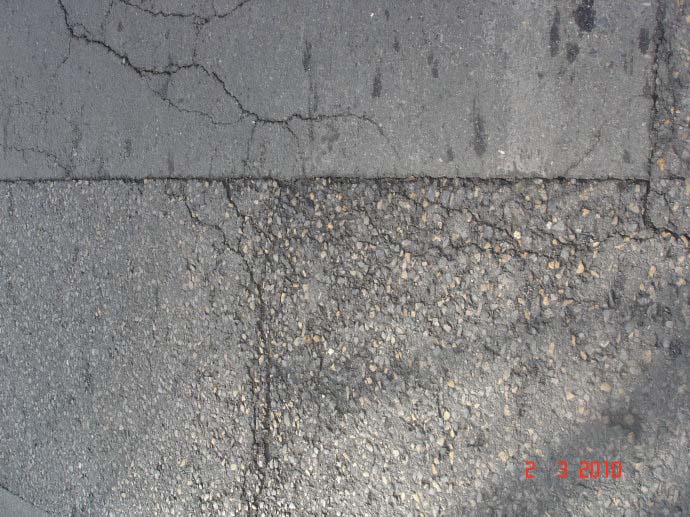

反射裂縫

反射裂縫是由下層裂縫引起上層開裂，更終導(dǎo)至瀝青混凝土面層開裂的裂縫。

（1）反射裂縫是因半剛型基層在自然環(huán)境溫度的影響下，出現(xiàn)收縮和鼓脹，引起基層斷裂而反射到瀝青面層。

（2）在已開裂的舊瀝青、舊水泥路面上加罩瀝青混凝土面層時(shí)，原路面的裂縫受氣溫的變化會(huì)繼續(xù)擴(kuò)展，使處于溫度收縮的新瀝青面層增加應(yīng)力，至使新鋪層在舊裂縫處開裂。

（3）與瀝青混合料攤鋪時(shí)的工藝、初壓溫度、壓實(shí)方法及壓實(shí)密度有關(guān)。當(dāng)溫度過高時(shí)瀝青粘度低，混合料會(huì)產(chǎn)生錯(cuò)位和推移現(xiàn)象，溫度過低時(shí)瀝青粘度高不易壓實(shí)。

此外，還有疲勞裂縫和滑移產(chǎn)生的裂縫。

各種裂縫的產(chǎn)生與瀝青混合料質(zhì)量也有關(guān)。即材料的特性、級配比例的精準(zhǔn)、因此，瀝青混合料的穩(wěn)定性、耐久性、抗疲勞特性、抗?jié)B性、和易性、施工時(shí)空隙率的控制，初壓溫度的掌握都是路面裂縫產(chǎn)生的主要因素。即這種多發(fā)的常見病害不是單一因素造成的，而是由溫度變化、積水與滲水、車輛荷載等多種因素造成的。有效避免這種病害的方法是預(yù)防和控制這種病害的擴(kuò)展，做到防微杜漸。若不及時(shí)灌縫填封，雨水滲入后就會(huì)產(chǎn)生唧漿、沉陷、瀝青與集料脫附以至發(fā)展為坑槽。

裂縫的寬度大小有細(xì)微裂縫（小于2毫米）；微小裂縫（2-6毫米）；小裂縫（6-12毫米）；中裂縫（12-25毫米）；大裂縫（大于25毫米）

2、灌縫填封修補(bǔ)方法及工序

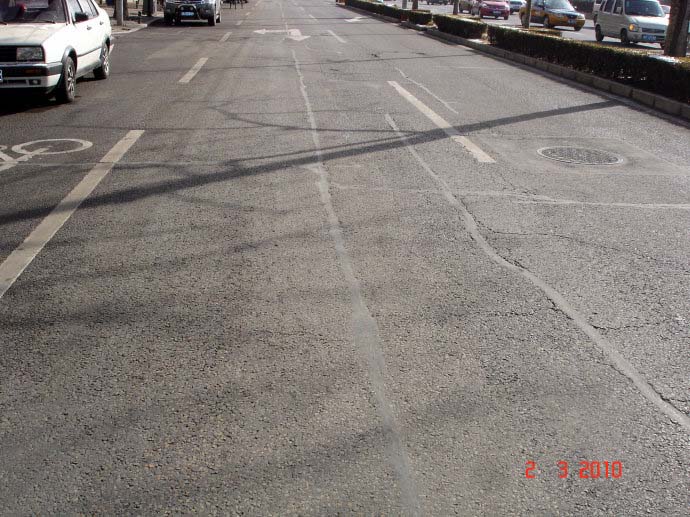

對于小于2毫米的細(xì)微裂縫應(yīng)采取預(yù)防性養(yǎng)護(hù)。即用瀝青再生復(fù)原劑噴霧封層，使路面形成密封保護(hù)層以防止雨水、冰雪通過裂縫向下滲入而使裂縫繼續(xù)擴(kuò)大。此外，用紅外線加熱路面細(xì)微裂縫部位后用輕型壓路機(jī)碾壓愈合裂縫。

對于2-6毫米的微小裂縫可進(jìn)行噴灑和刮涂瀝青進(jìn)行表面封層，這種刮涂式密封方法得益于各種養(yǎng)護(hù)劑、再生劑技術(shù)的不斷創(chuàng)新和提高。也可采用填封后用紅外線加熱器進(jìn)行加熱使填封料滲入縫隙深處。

對于12毫米以上的裂縫的灌縫目前有兩種施工方法：即擴(kuò)槽與不擴(kuò)槽之分。根據(jù)填封材料又可分為熱灌縫和冷灌縫兩種方式。
